产品简介

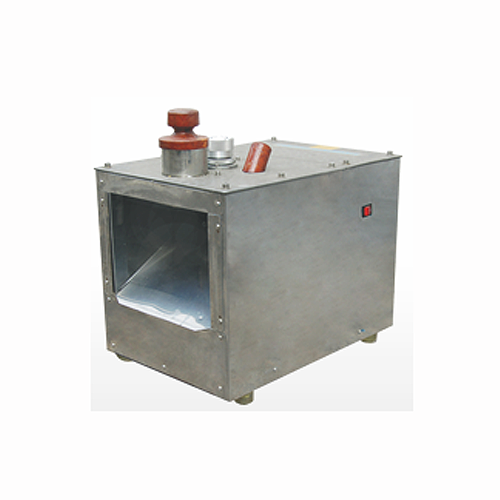

QPJ-B切片机，切片厚薄可调，切片速度高，每转一圈可切两片，每分钟可达820片。药材切片直径最大可达75mm，切制的饮片整齐又美观。台式结构，做工精致，精巧方便，是中小型饮片加工企业的首选设备。与物料接触的地方采用不锈钢材质制造，美观耐用，高档卫生，符合GMP生产要求。

工作原理

 切片机的工作原理比较简单，本机是利用物料与切片机锋利的刀片相接触，刀片连续转动的情况下，通过外力，将物料按照一定的比例切成一片一片。

功能简介

1 切片机饮片厚度可调，可切制0.2-3mm的饮片。

2 本机可切制不同形状的饮片：大圆片，小圆片，斜片。

3 本机对各种名贵中药材都有很好的切片处理，且饮片温度低，不会破坏中药材的药性。

4 本机采用喂料式进行下料，既省电又安全。

技术参数

切片厚度：              0.2-3mm

药材最大直径：       170mm

最大生产能力：       820pc/min

电动机功率：          1.1kw

电机转数：             1400r/min

电压：                    220V

重量：                    64kg

外形尺寸：             560×400×510mm

切片过程

准备工作：

1 开机前检查刀盘与刀片之间如平行，不能开机，必须调节铜柱螺钉（用于向厚方向转动一圈）看到刀片高于刀盘，才可接好电源开机操做。需要物料厚、薄定在铜柱螺钉上调节。

2 按下电动机启动按钮，待刀盘正常转动后，将药材插入相应加料孔进行切片，待刀盘完全停止转动后，打开出料口门清理药片。

3 切片厚度调节：刀盘轴上方设有调节手柄，使用时，转动手柄，即可调节切片大厚度。手柄顺时会方向转动，增加切片厚度，逆时会方向转动，减少厚度。

操作流程：

1 入料：将压模取出，开启机械后，将物料放入进料口。

2 切片：物料与接触，通过外力，将物料切成饮片，可连续进行切片。

3 出料：物料从出料口出料。

操作技巧

 1 比较大的物料可在切片前先加工成符合入料口尺寸大小再进行切片。

 2 入料时，小块状物料切片时，应用塑料压模压住物料进行切片，这样可防止物料切片时切不到位

 3 粘性很高的物料切片时应将厚度调大，否则饮片会出现碎片。

 4 太干太硬的物料在切片前可以将物料烘软，再进行切片。

用户须知

注意事项及维护保养

1 本机适用于环境温度为-5度至40度，相对湿度小于等于90%，周围无导电尘埃和腐蚀金属气体的室内，放置于干燥，通风，清洁的位置。2 使用时，本机应放置于平稳的工作台面上，周围应无其它无关物品，并确认电源电压正常，电源插座要有可靠的接地线，严禁用力拉拨电源线，以避免造成机械损伤及其它事故发生。

3 严禁未成年儿童接触此机械，避免造成其它事故发生。

4 本机使用中，严禁用手，毛刷或其它工具直接伸入工作台中，避免切伤手指及损坏机械等事故发生。

5 本机使用前，关闭小门的情况下，接通电源，开启开关，空转30秒后，观察有无异常现象。

6 切片时，应注意用力均匀，以保证切片的均匀，光泽，完整，切硬度大的药材时，必须注意本机的负荷及刀片的承受能力，防止超范围使用损坏机器。

7若加工的饮片易碎，粗糙时，可卸下刀片，用磨石进行磨锐即可，刀片拆卸方法如下：

①   用十字螺丝刀将工作台上的四个螺丝钉卸下，将工作台取出。

②   将小门打开，用内六角板手从小门伸入，旋下固定刀片的螺仃。

③   将刀片取出，用磨石将刀片磨锋利，再安装上去。安装时，应注意避免划伤手指。

8 若切带有粘性物料时，粘性药汁将刀刃粘住切不出片时，只城将刀片卸下，用油石将粘汁磨去。

9 切片时，若物料过长，先用手压住物料，切到低于工作台口时，用压模将物料压住进行切片（切片物料过短时，必须用压模压住物料再进行操作，严禁直接用手进行操作，以防止手指割伤）。

10 如发现电源线已破皮损坏（铜线外露），必须到当地办事处或工厂里面购买，不能用其它电源线代替。强迫使用，如遇到开关或插座失灵等情况，必须停止使用，严禁变更线路继续使用，应及时更换开关插座或进行修复工作，避免发生其它事故。

11 切片完毕后，必须切断电源，打开小门，用毛刷将物料刷出来，使用结束后，应将刀片清理干净，进行擦油，形成保护膜，再次保用时用医用酒精将刀片进行消毒处理。

12 严禁用水直接清洗机器，避免对机械造成损伤。

常见故障及维修方法

1 通电后电机不运转

原因：①电源接触不良或插头松动；②开关接触不良

维修方法：①修复电源或调换插头；②修理或更换同规格开关

2 切片不均匀，无光泽，产生粉末较多

原因：①刀片不锋利；②切片物料硬度太高；③切片物料的粘汁将刀刃粘住；④用力不均匀

维修方法：①卸下刀片用磨石磨锋利；②将切片物料烘软；③卸下刀片将粘汁磨去；④切片时用力均匀

3 工作时，电机停止转动

原因：①送料过多，将刀盘卡住；②开关接触不良

维修方法：①看下刀盘，取出卡住的物料；②开关触点调整或调换开关
