产品简介

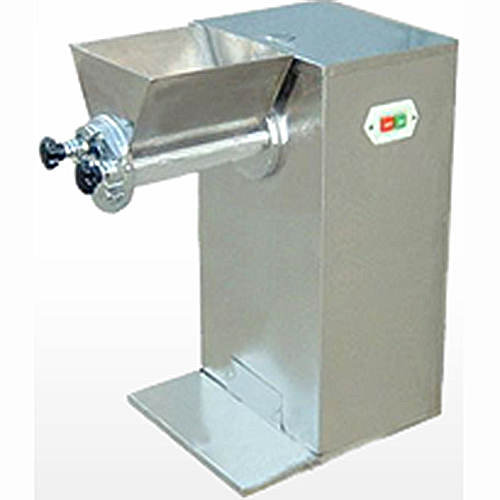

小型颗粒机是一种可以将湿粉末制成颗粒的机器，本机适用范围广，所生产的颗粒均匀，不需要再进行颗粒筛选，从而提高生产效率，降低生产成本，提高产量。与粉料相比，颗粒味道可口、体积小，服用、贮藏及运输均较方便。本机通过机械传动使滚筒往复摆动，将物料从筛网中挤出制成颗粒，只要更换不同目数的筛网就制成粗细不同的颗粒，滚筒不需拆卸，筛网容易拆卸且很轻，该机需清洁的部件仅有制粒腔部分，清洗十分方便。所制的颗粒含粉粒率少，操作方便，控制简单，使用寿命长，符合GMP规范要求。

功能简介

粉末的流动性差易造成裂片，片重差异大，所以在压片前最好先制成颗粒，中西药制粒一般都是用此种型号的机器，因为此型号机器制作的颗粒的流动性好、所压制的片重均匀，色泽一致。本机可以将湿粉末制成颗粒，也可对一些条状及不规则状的易碎、易松散、较脆物料的打碎打散之用，作为磨粉的前道工序。一机具备制粒、粉碎、布料三种功能，可达到一机多用的目的。

工作原理

以机械传动，在摩擦力的作用下，滚筒自转，粉状物料在旋转滚筒的正、反旋转作用下从筛网孔中排出，送出机外。调节筛网的紧松与滚筒的转速，可在一定程度上控制颗粒的粒度与密度。

技术参数

滚筒直径：  　　   60mm

滚筒有效长度：     184mm

进料口尺寸：         210×240mm

生产能力：  　　   20-30kg/h

摇摆幅度：  　　   360°

滚刀速度：  　 　  46r/min

功 率： 　　          0.55Kw

电压：                   220V

外形尺寸：   　      460×550×570mm

重量：  　　          70kg

适用范围

本机生产的颗粒可用于冲剂包装，胶囊制作，片剂制作等，适用于医药、化工、食品等工业中制造各种规格的颗粒。本机只用于颗粒制作，不适合于固体、流质、浆状或磨碎之用。

操作使用

机器构造

1 机身为一独立长方体、由轴承架、减速箱、机座三大件组成。加料粉斗与轴承架连接、伸向机外，机座前端设计为伸出、着地广而平稳，因此不须安装、可任意放置室内使用。

2 颗粒制造装置：旋转滚筒横卧装置在料斗下面，前后有轴承支座，它通过齿条的传动，作倒顺回转。端面的前轴承座为活动式，装拆时、只要旋下三个螺钉，前轴承座和旋转滚筒可依次抽出。旋转滚筒的二端采用对称凸形连轴节，不受倒顺限制、装拆方便。

3 筛网夹管：装置在旋转滚筒的两旁，用钢管制造，中间开有一条长槽，筛网的两端嵌入槽内，转动手轮将筛网包在旋转滚筒的外圆上，手轮内挡有刺轮撑住，松紧可以调节。

4 减速箱：采用蜗轮传动，速比为1：30，箱内可储机没，保证齿杆、齿轮和蜗轮付润滑良好及无噪音，蜗轮外端，装有偏心杆带动齿杆作往复运动，与齿杆啮合的齿轮轴即作倒顺回转运动。

5 机坐电机：电机安装板与机座铰链连接，另一端与螺母铰接，当转动机座上手轮时调节丝杆旋转、螺母即带动电机板上下、以调三角带松紧。

操作过程

操作前准备

物料准备：干粉应加入适量水进行搅拌均匀，湿物料可进行适当的干燥，物料呈块状，可不要进行加工处理。

机器准备：更换合适筛网，将手轮内的刺轮调节至合适位置，空机运转1-2分钟，无异常后再进行开机操作。

1 使用方法：开动机器，将混合料倒入斗内，由旋转滚筒的摇摆作用，压挤物料通过筛网形成颗粒，如粉碎块子，应逐渐加入，不宜加满、以免受压过大，而使筛网易损。

2 注意事项：粉斗内如粉末停止不下，切不可用手去铲，以免造成伤手事故，应用竹片铲或停车工作。

操作技巧

1 物料是干粉末时，可直接喷水在上面，物料稍微进行搅拌就可以制颗粒。

2 少量物料水分太多时，将物料表面烘干也可以直接使用本机制粒。

3 当物料出现块状时，不必要将块状物料进行粉碎或其他加工，可以直接使用本机制粒。

4 开车前将机器的箱体的油表全部加油一次，可提高机械使用寿命。

5 蜗轮箱体中存储的机油每隔三月换新油一次，可提高机械使用寿命。

用户须知

注意事项及维护保养

1 检查滚筒内是否有异物（开机前必须为空），接通电源。

2 启动电机，空机转动1-2分钟，然后从下料斗中渐渐喂入所打物料，喂料不宜过快过多。

3 如遇物料卡住，电机不转，请立即关闭，以免电机烧毁，待清除所卡物料后，继续使用。

4 本机在使用过程中严禁用手或工具接触颗粒机滚筒。

5 请用户根据所需更换不同筛网。

6 定期检查机件，每月进行一次，检查蜗轮、蜗杆、轴承等活动部份是否灵活和磨损情况，发现缺勤陷应及时修复，不得免费使用。

7 机器应放在干燥清洁的室内，其大气中不得含有酸类、及其它对机件有腐蚀性气体流动的场所使用。

8 机器一次使用完毕后或停工时，应取出旋转滚筒进行清洗和刷清斗内剩余粉子，然后装妥，为下次使用做好准备工作。

9 如停用时间较长，必须将机器全身揩擦干净，机件的光面涂上防锈油，用布逢罩好。

常用故障及维修

1 通电后滚筒不转动

  原因：滚筒被异物所卡住

  解决：关机，取下滚筒，将异物除掉

2 机器振动

  原因：地面不平

  解决：搬至平坦地方进行操作

3 所制出的颗粒不均匀

  原因：筛网被损坏

  解决：更换筛网

4 颗粒表面粗糙

原因：含水率高

  解决：降低含水率

5 颗粒中含粉过多

  原因：含水率低

  解决：提高含水率
